Hướng Dẫn Sử Dụng, Lắp Khuôn Đột Và Sửa Lỗi Máy Đột Lỗ Thủy Lực Chi Tiết

Máy đột lỗ thủy lực là thiết bị được sử dụng phổ biến trong ngành cơ khí, thi công điện công nghiệp, lắp đặt thang máng cáp và gia công kim loại. Nhờ lực đột mạnh, khả năng tạo lỗ nhanh và độ chính xác cao, thiết bị giúp tiết kiệm đáng kể thời gian cũng như công sức so với phương pháp gia công thủ công.

Tuy nhiên, để máy đột lỗ thủy lực hoạt động ổn định, đột lỗ đẹp và hạn chế hư hỏng, người dùng cần biết cách lắp khuôn đột đúng kỹ thuật, vận hành đúng quy trình và xử lý những lỗi thường gặp trong quá trình sử dụng.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách sử dụng máy đột lỗ thủy lực, cách lắp khuôn đột và phương pháp kiểm tra, khắc phục các sự cố phổ biến.

1. Máy đột lỗ thủy lực là gì?

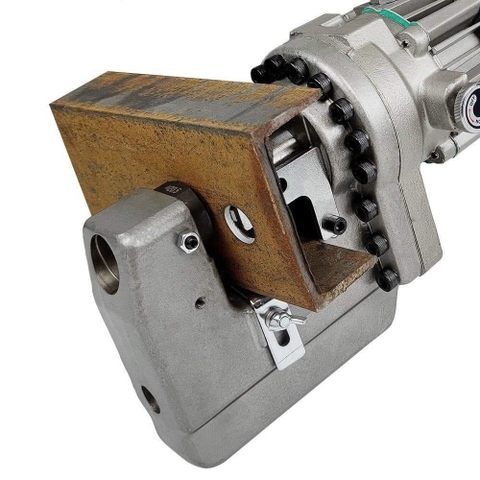

Máy đột lỗ thủy lực là thiết bị sử dụng áp lực dầu thủy lực để tạo ra lực ép lớn, giúp chày đột xuyên qua vật liệu và tạo thành lỗ theo kích thước khuôn đã chọn.

Thiết bị có thể được sử dụng để đột lỗ trên nhiều loại vật liệu kim loại như thép tấm, thép góc, thép bản, thanh đồng hoặc các chi tiết kim loại phù hợp với công suất máy.

Hiện nay, máy đột lỗ thủy lực có nhiều dòng khác nhau:

• Máy đột lỗ thủy lực cầm tay: Phù hợp với công việc lắp đặt tại công trình, gia công tại vị trí khó di chuyển.

• Máy đột lỗ thủy lực dùng pin: Có tính cơ động cao, không cần kết nối nguồn điện trực tiếp trong quá trình làm việc.

• Máy đột lỗ thủy lực dùng bơm rời: Thường được sử dụng khi cần lực đột lớn hoặc phục vụ công việc gia công chuyên dụng.

Mỗi dòng máy có cấu tạo và cách lắp khuôn khác nhau. Vì vậy, người dùng cần kiểm tra hướng dẫn của nhà sản xuất trước khi thao tác.

2. Cấu tạo cơ bản của máy đột lỗ thủy lực

Để sử dụng máy đúng cách và xác định nguyên nhân khi xảy ra sự cố, bạn nên nắm được những bộ phận chính sau:

Thân máy: Là bộ phận chịu lực chính, giữ các chi tiết làm việc đúng vị trí trong quá trình đột.

Hệ thống thủy lực: Tạo áp lực để đẩy chày đột xuyên qua vật liệu. Tùy thiết kế, hệ thống có thể sử dụng bơm tích hợp hoặc bơm thủy lực rời.

Chày đột: Bộ phận trực tiếp tác động lên vật liệu để tạo lỗ.

Cối đột: Bộ phận phối hợp với chày, tạo khoảng hở cắt phù hợp để lỗ đột đạt yêu cầu.

Đầu nối hoặc bộ phận giữ khuôn: Giúp cố định bộ khuôn đột đúng vị trí theo thiết kế của máy.

Cò điều khiển và bộ phận hồi dầu: Có chức năng điều khiển chu trình làm việc và hỗ trợ đưa cơ cấu đột trở về vị trí ban đầu, tùy từng dòng máy.

Hiểu rõ chức năng từng bộ phận sẽ giúp người dùng lắp khuôn chính xác và kiểm tra lỗi thuận tiện hơn.

3. Hướng dẫn lắp khuôn đột lỗ thủy lực đúng kỹ thuật

Lắp khuôn đúng cách là bước quan trọng quyết định chất lượng lỗ đột, độ bền của chày và cối cũng như tuổi thọ của máy.

Bước 1: Kiểm tra máy và bộ khuôn đột

Trước khi lắp khuôn, hãy ngắt nguồn điện hoặc tháo pin khỏi máy. Nếu sử dụng hệ thống bơm rời, cần dừng bơm và xả áp theo hướng dẫn của nhà sản xuất.

Kiểm tra các bộ phận sau:

• Chày đột có bị mẻ, cong, nứt hoặc mòn bất thường không.

• Cối đột có bị biến dạng, nứt hoặc có ba via làm ảnh hưởng đến quá trình gia công không.

• Ren, chốt khóa và bộ phận giữ khuôn có bị hư hỏng không.

• Kích thước khuôn có tương thích với model máy và độ dày vật liệu cần đột không.

Không sử dụng khuôn bị nứt, biến dạng hoặc không đúng chủng loại.

Bước 2: Lắp chày đột vào đầu máy

Đưa chày đột vào đúng vị trí lắp đặt theo thiết kế của máy. Đảm bảo chày được đặt thẳng trục, không bị nghiêng hoặc lệch tâm.

Nếu máy sử dụng đầu nối ren, cần lắp đúng ren và siết chặt theo hướng dẫn của nhà sản xuất. Không cố vặn khi ren bị kẹt hoặc không tương thích.

Với những dòng máy có cơ cấu giữ chày bằng chốt hoặc bộ gá chuyên dụng, hãy lắp đúng vị trí khóa trước khi vận hành.

Bước 3: Lắp cối đột và căn chỉnh

Lắp cối đột vào vị trí tương ứng trên đầu máy hoặc bộ gá. Sau đó kiểm tra sự đồng tâm giữa chày và cối.

Chày và cối phải đúng bộ, đúng kích thước và phù hợp với vật liệu cần gia công. Nếu hai bộ phận bị lệch, quá trình đột có thể làm lỗ méo, xuất hiện ba via hoặc gây hư hỏng khuôn.

Lưu ý: Không tự ý thay đổi kết cấu khuôn, mài sửa chày hoặc cối khi chưa xác định được yêu cầu kỹ thuật của nhà sản xuất.

Bước 4: Kiểm tra độ chắc chắn của khuôn

Sau khi lắp xong, kiểm tra lại các vị trí khóa, ren và bộ phận cố định. Đảm bảo chày, cối không bị lỏng và không có vật cản trong vùng làm việc.

Chỉ thực hiện kiểm tra hành trình theo phương pháp được nhà sản xuất cho phép. Không đưa tay vào khu vực giữa chày và cối khi máy đang có khả năng vận hành.

Bước 5: Đột thử trên vật liệu mẫu

Đặt vật liệu đúng vị trí, căn chỉnh tâm lỗ cần đột và giữ vật liệu ổn định. Tiến hành đột thử theo đúng quy trình vận hành của máy.

Sau khi hoàn thành, kiểm tra hình dạng lỗ, độ tròn, ba via và tình trạng khuôn. Nếu lỗ bị méo hoặc có dấu hiệu bất thường, cần dừng máy để kiểm tra lại bộ khuôn và cách gá vật liệu.

4. Hướng dẫn sử dụng máy đột lỗ thủy lực an toàn

Sau khi lắp khuôn đúng kỹ thuật, người dùng cần vận hành máy theo quy trình phù hợp với từng loại thiết bị.

Bước 1: Kiểm tra trước khi sử dụng

Kiểm tra nguồn điện, pin, dây dẫn, đầu nối thủy lực và tình trạng bên ngoài của máy. Với máy sử dụng dầu thủy lực, cần kiểm tra mức dầu và tình trạng rò rỉ theo hướng dẫn của nhà sản xuất.

Đồng thời, xác định độ dày, độ cứng và loại vật liệu cần gia công để lựa chọn máy và khuôn phù hợp.

Bước 2: Đánh dấu vị trí cần đột

Dùng dụng cụ đo và bút đánh dấu để xác định tâm lỗ. Việc đánh dấu chính xác giúp hạn chế sai lệch vị trí và giảm nguy cơ phải gia công lại.

Nếu đột nhiều lỗ trên cùng một chi tiết, nên đo khoảng cách và kiểm tra lại trước khi vận hành.

Bước 3: Đặt vật liệu đúng vị trí

Đưa vật liệu vào đúng vùng làm việc, căn chỉnh tâm lỗ trùng với tâm chày và cối. Đảm bảo chi tiết được giữ ổn định, không bị trượt hoặc xoay trong quá trình đột.

Không giữ vật liệu bằng tay ngay sát khu vực chày đột. Sử dụng đồ gá hoặc biện pháp cố định phù hợp khi cần thiết.

Bước 4: Tiến hành đột lỗ

Khởi động máy và thao tác theo hướng dẫn của nhà sản xuất. Không ép máy làm việc vượt quá khả năng đột cho phép hoặc cố đột vật liệu dày hơn thông số quy định.

Trong quá trình làm việc, chú ý tiếng động, tốc độ đột và trạng thái hồi của đầu máy. Nếu xuất hiện tiếng kêu bất thường, rò rỉ dầu hoặc máy không hoàn thành chu trình, cần dừng để kiểm tra.

Bước 5: Kiểm tra thành phẩm và vệ sinh máy

Sau khi đột xong, tắt máy hoặc ngắt nguồn theo đúng quy trình. Chờ hệ thống trở về trạng thái an toàn trước khi lấy phôi, tháo khuôn hoặc vệ sinh.

Kiểm tra chất lượng lỗ đột, loại bỏ phoi kim loại bằng dụng cụ phù hợp và vệ sinh khu vực làm việc. Không dùng tay trần để gạt phoi sắc.

5. Các lỗi máy đột lỗ thủy lực thường gặp và cách khắc phục

Trong quá trình sử dụng, máy đột lỗ thủy lực có thể gặp một số sự cố do lắp khuôn sai, thiếu dầu, hệ thống thủy lực gặp vấn đề hoặc sử dụng không đúng thông số. Dưới đây là các lỗi phổ biến và hướng kiểm tra ban đầu.

Lỗi 1: Máy đột không thủng vật liệu

Nguyên nhân có thể:

• Vật liệu vượt quá khả năng đột của máy.

• Chày đột bị mòn, sứt mẻ hoặc không đúng kích thước.

• Khuôn được lắp chưa đúng vị trí.

• Hệ thống thủy lực không tạo đủ áp lực.

• Nguồn điện hoặc pin không đáp ứng yêu cầu vận hành.

Cách khắc phục:

Trước tiên, dừng máy và kiểm tra độ dày vật liệu, thông số kỹ thuật của máy và bộ khuôn đang sử dụng. Nếu chày bị mòn hoặc hư hỏng, cần thay thế bằng linh kiện tương thích.

Nếu khuôn đúng nhưng máy vẫn không đủ lực, cần kiểm tra hệ thống thủy lực, nguồn cấp và các bộ phận liên quan. Không tiếp tục ép máy hoạt động khi chưa xác định được nguyên nhân.

Lỗi 2: Máy chạy nhưng đầu đột không tiến

Nguyên nhân có thể:

• Cơ cấu thủy lực không tạo được áp suất cần thiết.

• Hệ thống điều khiển hoặc van thủy lực gặp trục trặc.

• Đầu đột bị kẹt do khuôn lắp sai hoặc có dị vật.

• Nguồn cấp không ổn định đối với dòng máy sử dụng điện hoặc pin.

Cách khắc phục:

Ngắt nguồn và xả áp theo đúng hướng dẫn. Kiểm tra khuôn, đầu nối và các vị trí có thể bị kẹt.

Nếu các bộ phận cơ khí bình thường nhưng đầu đột vẫn không tiến, nên đưa máy đến đơn vị kỹ thuật để kiểm tra bơm, van và hệ thống điều khiển.

Lỗi 3: Đầu đột không hồi về vị trí ban đầu

Nguyên nhân có thể:

• Cơ cấu hồi dầu hoặc van hồi bị kẹt.

• Lò xo hồi, nếu có, bị hư hỏng.

• Dầu thủy lực không phù hợp hoặc hệ thống gặp sự cố.

• Chày, cối hoặc đầu máy bị kẹt sau khi đột.

Cách khắc phục:

Dừng máy, ngắt nguồn và thực hiện quy trình xả áp theo tài liệu kỹ thuật. Kiểm tra xem khuôn có bị kẹt hoặc lắp sai hay không.

Không dùng búa hoặc vật cứng để gõ mạnh vào đầu đột. Nếu đầu máy vẫn không hồi, cần kiểm tra cơ cấu hồi và hệ thống thủy lực bởi kỹ thuật viên có chuyên môn.

Lỗi 4: Máy bị rò rỉ dầu thủy lực

Nguyên nhân có thể:

• Gioăng hoặc phớt làm kín bị mòn.

• Đầu nối thủy lực bị lỏng hoặc hư hỏng.

• Ống dẫn dầu bị nứt, rách.

• Các chi tiết làm kín bên trong bị xuống cấp.

Cách khắc phục:

Ngừng sử dụng máy khi phát hiện rò rỉ. Không dùng tay kiểm tra trực tiếp điểm rò khi hệ thống đang có áp suất, vì dầu thủy lực áp suất cao có thể gây chấn thương nghiêm trọng.

Sau khi hệ thống được đưa về trạng thái an toàn, kiểm tra bên ngoài các đầu nối và ống dẫn. Việc thay phớt, sửa bơm hoặc xử lý rò rỉ bên trong nên được thực hiện bởi người có chuyên môn.

Lỗi 5: Lỗ đột bị méo, có ba via hoặc không đúng kích thước

Nguyên nhân có thể:

• Chày và cối không đồng bộ.

• Khuôn bị lệch tâm.

• Chày hoặc cối đã mòn.

• Vật liệu bị xê dịch khi đột.

• Kích thước khuôn không phù hợp với yêu cầu gia công.

Cách khắc phục:

Kiểm tra lại mã khuôn, kích thước chày và cối. Đảm bảo hai bộ phận đúng bộ và được lắp chắc chắn, đồng tâm.

Cố định vật liệu trước khi đột. Nếu khuôn đã mòn hoặc biến dạng, nên thay thế thay vì tiếp tục sử dụng, bởi việc cố vận hành có thể làm giảm chất lượng thành phẩm và gây hư hỏng máy.

Lỗi 6: Máy phát ra tiếng kêu bất thường

Nguyên nhân có thể:

• Khuôn lắp lỏng.

• Các chi tiết cơ khí bị mòn hoặc va chạm.

• Hệ thống thủy lực hoạt động không bình thường.

• Máy đang làm việc quá tải.

Cách khắc phục:

Dừng máy ngay khi có tiếng kêu bất thường. Kiểm tra độ chắc chắn của khuôn và tình trạng bên ngoài của thiết bị sau khi ngắt nguồn, xả áp an toàn.

Không tiếp tục sử dụng máy nếu tiếng kêu đi kèm hiện tượng rung mạnh, rò dầu, nóng bất thường hoặc mất lực đột.

Lỗi 7: Máy không hoạt động khi bóp cò

Nguyên nhân có thể:

• Pin hết điện hoặc lắp chưa đúng.

• Nguồn điện bị gián đoạn.

• Công tắc hoặc bộ phận điều khiển bị hỏng.

• Thiết bị bảo vệ đang ngăn máy vận hành.

• Hệ thống điện bên trong gặp sự cố.

Cách khắc phục:

Kiểm tra nguồn cấp, pin, đầu nối và trạng thái cảnh báo của máy theo tài liệu hướng dẫn. Không tự ý đấu tắt công tắc hoặc vô hiệu hóa thiết bị bảo vệ.

Nếu nguồn cấp bình thường nhưng máy vẫn không hoạt động, hãy liên hệ đơn vị sửa chữa để kiểm tra hệ thống điều khiển.

6. Cách bảo dưỡng máy đột lỗ thủy lực giúp tăng tuổi thọ

Bảo dưỡng định kỳ giúp máy hoạt động ổn định, hạn chế hỏng hóc và duy trì chất lượng lỗ đột.

Vệ sinh sau khi sử dụng: Loại bỏ phoi kim loại, bụi bẩn và cặn bám quanh đầu đột. Bảo quản máy ở nơi khô ráo, tránh ẩm và hóa chất ăn mòn.

Kiểm tra chày và cối: Thường xuyên kiểm tra độ mòn, vết nứt và tình trạng biến dạng. Thay thế khuôn khi không còn đáp ứng yêu cầu kỹ thuật.

Kiểm tra hệ thống thủy lực: Theo dõi mức dầu, chất lượng dầu, gioăng phớt và các đầu nối. Chỉ sử dụng loại dầu được nhà sản xuất khuyến nghị.

Kiểm tra nguồn điện và pin: Với máy dùng pin, cần sử dụng bộ sạc tương thích và bảo quản pin đúng hướng dẫn. Với máy dùng điện, kiểm tra dây dẫn, phích cắm và tình trạng cách điện.

Bảo quản đúng cách: Không để máy chịu va đập mạnh, không để nước lọt vào bộ phận điện và không cất máy khi còn dính nhiều dầu bẩn hoặc phoi kim loại.

Lịch bảo dưỡng cụ thể nên căn cứ vào tài liệu của từng model, tần suất sử dụng và điều kiện làm việc thực tế.

7. Những lưu ý quan trọng khi sử dụng máy đột lỗ thủy lực

Để đảm bảo an toàn và tránh các sự cố không mong muốn, người vận hành cần lưu ý:

• Đọc kỹ hướng dẫn sử dụng trước khi vận hành máy mới.

• Chỉ sử dụng bộ khuôn tương thích với model máy.

• Không đột vật liệu vượt quá giới hạn cho phép.

• Luôn sử dụng kính bảo hộ và trang bị bảo hộ phù hợp.

• Không đưa tay vào vùng làm việc của chày và cối.

• Ngắt nguồn và xả áp đúng quy trình trước khi thay khuôn hoặc sửa chữa.

• Không tự ý tháo rời bơm, van hoặc cụm thủy lực nếu chưa có chuyên môn.

• Ngừng sử dụng ngay khi phát hiện rò dầu, nứt vỡ hoặc các dấu hiệu bất thường.

Thực hiện đúng các nguyên tắc trên sẽ giúp giảm nguy cơ tai nạn và hạn chế chi phí sửa chữa thiết bị.

8. Khi nào nên sửa chữa hoặc thay thế máy đột lỗ thủy lực?

Không phải sự cố nào cũng có thể xử lý bằng cách vệ sinh hoặc lắp lại khuôn. Nếu máy thường xuyên mất lực, rò rỉ dầu, không hồi đầu đột hoặc phát sinh lỗi điện sau khi đã kiểm tra các yếu tố cơ bản, người dùng nên đưa thiết bị đến đơn vị sửa chữa chuyên nghiệp.

Trong trường hợp thân máy bị nứt, các chi tiết chịu lực bị biến dạng hoặc hệ thống thủy lực hư hỏng nghiêm trọng, cần đánh giá kỹ mức độ an toàn trước khi quyết định sửa chữa hay thay thế.

Đối với thiết bị sử dụng thường xuyên tại công trình, nên ưu tiên máy có nguồn gốc rõ ràng, linh kiện thay thế phù hợp và chính sách bảo hành minh bạch.

9. Kết luận

Việc nắm rõ cách sử dụng, lắp khuôn đột và sửa lỗi máy đột lỗ thủy lực giúp người dùng nâng cao hiệu quả gia công, hạn chế hư hỏng và kéo dài tuổi thọ thiết bị.

Khi máy gặp sự cố, hãy bắt đầu bằng việc kiểm tra nguồn cấp, bộ khuôn, vật liệu và các dấu hiệu bên ngoài. Đối với lỗi liên quan đến áp suất thủy lực, rò dầu hoặc cơ cấu điều khiển, cần tuân thủ quy trình an toàn và nhờ kỹ thuật viên xử lý khi cần thiết.
